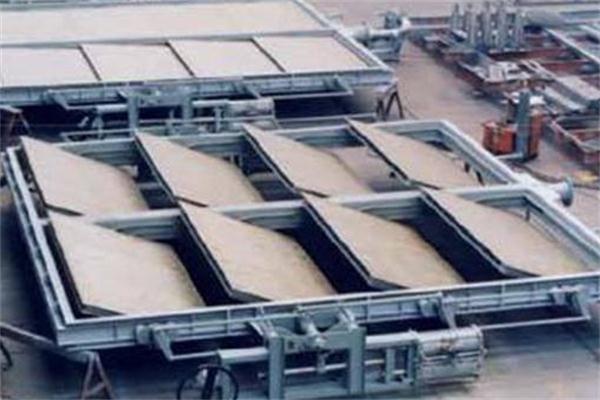

双百叶窗式挡板门简介

双百叶窗式烟气挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，双百叶窗式挡板门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封空气进行气密封，实现隔离关断烟气的作用。

双百叶窗式挡板门可以保证脱硫烟道的零渗透率，可以实现锅炉正常运行时对脱硫设备的检修。它有两排叶片组成，在一个共用的框架上排放置在一在另一排的后面，当挡板门关闭时叶片间形成了一个密封空间，大于烟道气压的密封空气经过加热和过滤后进入这个空间，这样可以保证密封效果达到100%。

双百叶窗式挡板门特点

百叶窗式挡板门经过优化设计的挡板叶片在开启后，叶片重叠成为流线型，因此减少了压力损耗，一般压损要小于50Pa。
双百叶窗式挡板门产品具有高密封性、低流阻、流线外型、低维护、杰出的控制性能等优点。

1. 采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2. 风门启闭时间≤60S（可根据用户要求选定）。

3. 外部设计有连杆机构，使数个叶片同步开启或关闭。

4. 双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。

5. 双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为：100％

6. 驱动方式：气动或电动

7. 驱动装置通常采用直联式与风门连接安装。

8. 电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。

9. 双百叶窗式挡板门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。

10.密封风系统的密封风机和电加热器可由我方选型后成套提供。

三. 技术参数

1. 烟道截面：W（宽）×H（高）×L（厚）；

2. 适用介质：冷热烟气；

3. 设计耐温：≤300℃；

4. 设计压力：±8500Pa；

5. 烟气内外泄漏率：“0”

6. 驱动方式：电动或气动；

7. 电源和控制要求：由用户选定。

四．供货范围

双百叶窗式挡板门包括风门本体、密封风入口阀、驱动装置（电动装置或气动装置）和其它附件，密封风机和电加热器可成套供货。

五.订货须知
1. 提供烟道接口尺寸及管道的安装位置（水平管道或立式管道）；

2. 烟气参数；

3. 启闭时间要求；

4. 连接方式：法兰平面对焊连接或法兰螺栓连接；

5. 防腐蚀材质要求（镍基合金或耐酸不锈钢）；

6. 操作方式：电动或气动（驱动装置品牌要求）；

7. 风门在管道中的用途及位置；

8. 订货前供方提供安装总图给需方确认。
