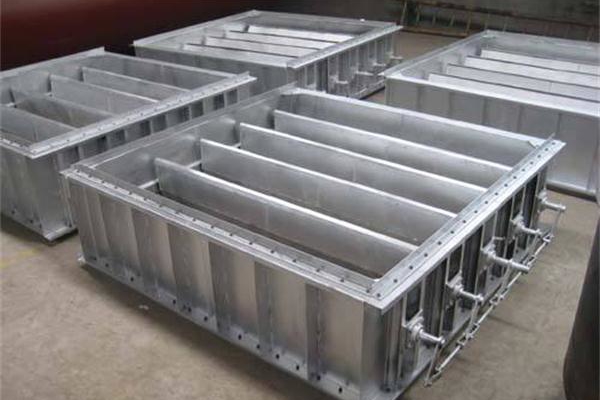

调节挡板风门

挡板风门,调节挡板风门





         一. 产品概述
         调节挡板风门是火力发电厂锅炉机组烟、风道系统中的重要设备之一,它用于烟、风道系统中调节介质流量,在挡板转动90°行程内的不同开启位置通过不同的介质流量以达到调节流量的目的。在锅炉烟、风系统中作调节一、二次风比例及磨煤机热风温度。调节挡板风门一般布置在磨煤机入口前冷热一次风道中,也可用于带微量灰粒的烟道中调节烟气流量,如再循环烟气管路等。
         百叶窗式调节挡板风门引进国外技术生产,适用于冷热风道,当挡板在90℃行程内开度变化时,通过管路中的工质流量和压头也相应呈线性改变,调节挡板风门的线性调节特性优良,运行稳定可靠。

        二. 性能特点
1. 调节挡板风门挡板叶片在90°角行程范围内转动,全行程启闭时间通常≤50S(也可根据用户要求选定)。
2. 调节风门结构为百叶窗挡板式结构,外部设计有连杆机构,使数个叶片同时开启或关闭。
3. 挡板叶片采用机翼形结构,刚性好,强度高,阻力小。
4. 数个挡板叶片转动呈“八”形相对方向开启或关闭,开度和流量呈线性调节。
5. 调节挡板风门的驱动方式通常为电动驱动方式。阀门电动装置与风门的安装形式分为:直联式、曲柄支座(就地或远方)二种安装方式。
6. 阀门电动装置通常选用机电一体化产品,带4-20mA模拟量输入、输出迅号,并具有力矩保护和限位开关,可就地或远方控制操作,电动装置还具有手、电动切换功能以备安装调试、检修时使用。
7. 调节挡板风门与管道的连接方式:法兰、螺栓连接;法兰焊连接或管道直接插入式焊接三种连接方式。

        三. 技术参数
1. 产品型号:TG-W×H×L;
2. 适用介质:冷、热风、烟气或含粉乏气;
3. 设计耐温:≤400℃;
4. 设计承压能力:0.35MPa;
5. 调节性能:开度和流量呈线性调节;
6. 驱动方式:通常为电动执行机构;
7. 电源和控制要求:可由用户选定。

           四. 供货范围
包括风门本体、电动执行机构和其它附件。

          五. 订货须知
1. 提供管道截面尺寸及管道的安装位置(水平管道或立式管道)。
2. 启闭时间:≤60s(可由用户选定)。
3. 流通介质、工作压力上限、工作温度上限。
4. 连接方式:法兰螺栓连接或法兰平面对焊连接。
5. 操作要求:电动或手动。
6. 风门在管道中的用途及位置。
7. 订货前供方提供安装总图给需方确认。

         六、设备的维护和保养
1、挡板门轴承在初次加注黄油后,可以不再加油,因为轴承为自润滑轴承。
2、电动执行器应按电动执行器厂家提供的样本要求定期加润滑油。
3、挡板门发现异声和其它不良现象应及时检查,必要时可以通知我方来人处理。
4、挡板门关闭状态时,为防误操作应加锁定销,但千万别忘在开门前把锁定销拔出,出厂时处于锁定状态(每台两个锁定销)。
5、定期检查外接行程开关是否正常。
