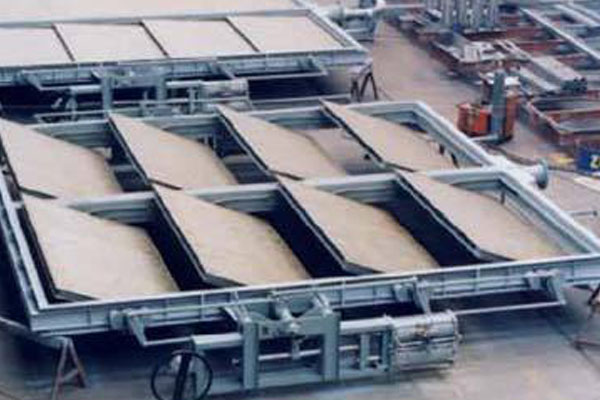

关闭脱硫挡板门

百叶窗式脱硫挡板门,方形关闭脱硫挡板门,方形脱硫挡板门



一.产品概述

方形关闭型脱硫挡板门是火力发电厂锅炉机组烟、风道系统中的重要设备之一,它用于烟、风道系统中流通、关断介质作用。挡板转动90°行程,在锅炉烟、风系统中作开启或关断(也可作整体调节)。一般可以布置在空气预热器入口、除尘器出口、引风机入口、出口等风道、烟道管路上。
         方形关闭型脱硫挡板门适用于冷、热风道或烟道,也运用于烟气脱硫或烟气除尘系统中,起关断隔离作用。该产品启闭转动灵活,驱动力矩小,关闭严密可靠,使用寿命长。 是火电厂锅炉系统中的重要辅机配套设备。
         我公司生产的关闭脱硫挡板门是在引进国外先进技术的基础上,采用优化结构设计,使设备在运行状态下工作可靠、启闭灵活、关断严密,且强度高,刚性好,坚固耐用。我公司是火电厂锅炉辅机配套的专业生产商,目前已广泛应用于全国各大火力发电厂。

二.性能特点

1.启闭性能优良。通过对外部驱动连杆机构的优化设计,使挡板各叶片启闭呈百叶窗流线型方式,开启或关闭同步,实现一体化。
         2.采用钢板冲压焊接结构,结构具有足够的强度和刚度以抵御变形。挡板叶片冲压剪切或折弯成形,门外部框架采用型钢制作。挡板叶片全长范围内采用钢管轴结构设计,刚性好,强度高。特别适用在各种环境中,运行时不产生变形或卡涩。
         3. 在保证工作条件下转动灵活,无卡涩现象。采用座架式(耐高温)带座调心轴承结构,使挡板驱动力矩更小,转动更灵活轻巧。挡板叶片设计有热膨胀补偿间隙,热态运行下安全可靠。
         4. 挡板设计成流线形结构,可充分降低对气流的阻力。其中叶片设计采用机翼型结构,使气流分配合理顺畅。
         5. 叶片由合金钢或普通碳钢制成,具有符合工况参数条件下的适当强度,并牢固的附着在加伸轴上。每个风门叶片和轴柄装置由两个外部安装、自动找平、不需维护的带法兰盘轴承加以支撑。
         6. 密封性能好,无外泄漏。其中前后轴封处设计有专用的密封填料箱,采用柔性石墨密封件,保证介质无外泄漏现象。每个轴柄通过风门框架的位置上都是装有专用可调整的密封座套,以防止热气的逸出或外部空气的渗入。
         7. 安装连接可靠。门与管道的连接方式:法兰、螺栓连接;法兰焊连接或管道直接对接焊接等连接方式
         8. 控制方便可靠。输入、输出开关量信号(或模拟信号),以根据系统运行机制要求对叶片开度实现控制并实时反映叶片开度状态。
         9. 可以远距离操作或程序控制,方便DCS控制自动化。配套电动(气动)执行机构留有DCS远控接点和开关量输入输出(或带4-20mA信号反馈)。
         10. 百叶窗式关闭挡板门的电(气)动执行机构采用机电一体化控制。其中电动执行器、气动执行器一体化模块控制;并具有力矩保护和限位开关,可就地或远方控制操作,还具有手、电(气)动切换功能以备安装调试、检修时使用。安装调试后出厂。 出厂前已对电(气)动装置的限位开关进行调整设置到位,用户只需通入电源(或气源)并与接线端子连接即能使挡板门正常工作。

三.型号

1. 百叶窗式电动关闭挡板门 DFM(型号)-W(宽度)×H(高度)
         2. 百叶窗式气动关闭挡板门 QFM(型号)-W(宽度)×H(高度)

四、价格

厂家直销,活动火爆,真正实惠的价格

五、使用说明
         百叶窗式关闭脱硫挡板门在保证工作条件下转动灵活,无卡涩现象。可输入、输出开关量信号(或输入输出模拟量信号),以根据系统运行机制要求对叶片开度实现控制并实时反映叶片开度状态。

六、技术参数

安装位置:水平风道、垂直风道、倾斜风道。
         流通介质:冷、热空气、烟气或含其它气体 。
         设计承压能力 :±8000Pa
         设计耐温:≤350℃
         泄漏度:≤0.1%

七、 电源和气源:

百叶窗式电动关闭挡板门:电源 交流三相三线~380V/50Hz或用户确定
         电源 交流~220V/50Hz(电磁阀)
         气源 压缩空气0.4MPa-0.8MPa

八.供货范围

供货范围包括风门本体、电(气)动执行机构和其它附件。

九. 订货须知

1. 提供管道截面尺寸及管道的安装位置(水平管道或立式管道)。
         2. 启闭时间:≤60s(可由用户选定)。
         3. 流通介质、工作压力、工作温度。
         4. 连接方式:法兰螺栓连接或法兰平面对焊连接。
         5. 操作要求:电动或气动,开关或调节。
         6. 风门在管道中的用途及位置。
         7. 订货前供方提供安装总图给需方确认。
